参加第二期创想实践营第三年的重庆工商职业学院城市建设工程学院的同学们,已经进入了紧锣密鼓的方案设计阶段;重庆文理学院的同学们也进入了项目启动筹备状态。为了激发同学们的创意火花,开阔思路,第15讲小课堂我们特意邀请儿童图书馆——“积书谷”的主设计师姜伯源来进行分享,助大家一臂之力!让我们一起来听听这场精心准备的小课堂吧~
01
主讲人
姜伯源
02
案例分享
以下图文版权来自©不也设计工作室
积书谷
THE BLOOCK VALLEY
「积书谷」是我们专为中国乡村儿童阅读教育场所设计的空间体系。它以轻质、量产、低成本、可拼合的预制模块化家具为特色,能够灵活普适各类基地、功能和运输条件,通过将室内空间分割成一系列相互连通的低矮围合区域,为儿童及教师营造安全且富有空间意趣的阅读环境。
室内空间总览©刘松恺
01.
稀缺的中国乡村儿童阅读空间
近年来,中国城乡儿童阅读资源的巨大差异开始引起社会重视。在各界努力下,乡村儿童能够读到的书籍已经越来越多,但专为儿童设计的公共阅读环境仍是稀缺资源。当城市书店及图书馆中常见的「儿童角」变得日益精致舒适时,大部分乡村儿童阅读空间却还停留在「简易书架+课桌椅」的拼凑形态中。2021年初,我们赢得由香港中文大学建筑学院举办的邀请赛,为北京市西部阳光农村发展基金会策划的「营造书香计划」设计其全国首家儿童图书馆。这项公益计划专注于乡村儿童阅读场所的创设,旨在通过改造既有空间来整合资金、设计、建造、图书供应和教师培训等一系列资源,形成品牌化的公益服务链。
02.
预制模块家具:
繁杂需求的解题钥匙
项目基地是位于福建省石狮市海边古镇蚶江的一间约90平方米的教室,目前由当地NGO「近邻社会工作服务中心」(以下简称「近邻」)用作多功能活动室。竞赛要求我们以极低预算、在2周施工时间内,将它改造为一座儿童图书馆,作为「营造书香计划」未来一系列项目的原型。除时间和预算的紧张限制外,任务书还提出三项特别需求:一、方案主体要能由15位社会志愿者在3天内完成搭建;二、方案除日常作图书馆使用外,还要能继续举办「近邻」常年组织各类不同形式规模的活动;三、由于「近邻」不持有基地产权,方案主体要能在拆解后被异地重组继续使用。
场地原貌©近邻社会工作服务中心
综合以上要求,我们在竞赛伊始就确定用模块化的预制板材家具构成全部隔断及设施。这类家具相对轻质且能平板运输、可在工厂标准化量产以保证品控、能灵活拼合以适应不同场地和功能,可以平衡项目在成本、周期、物流、人力、异地重建和材料环保性等各方面的要求。
竞赛阶段的模块尺度分析图©不也设计工作室
我们在竞赛阶段设计了500、1000、1500mm三种不同长度的基本模块,作为藏书和收纳的基础单元。这些长度差异可以提高模块对不同场地尺寸的适应性,也方便臂展不一的儿童及成人日常搬动。模块两侧的圆形洞口既为空间带来童趣,也是功能性提手。三种模块的高度均为350mm,可当作儿童椅使用,两个模块叠垒后又是儿童桌的高度。与特别设计的抽屉、桌面等配件组合后,这些模块可被组合成展架、桌子、舞台等各种设施,使场地成为高度灵活的多功能空间。
深化后的积书谷模块轴测图©不也设计工作室
模块尺度契合儿童阅读体态©刘松恺
圆洞形式母题为空间增加童趣©刘松恺
透过模块洞口观察空间©刘松恺
03.
「谷」:
安全感与探索欲的共生
作为后续同系列项目的原型,方案显然不能仅停留在家具层面,还需具备空间意义上的辨识度和“儿童友好性”。「谷」的设计灵感来自于基地原貌:垂直方向上,这间教室被一圈墙裙划分为上下两层;水平方向上,结构梁柱将空间分割成六块面积相近的区域。前者刚好符合儿童的身体尺度,后者则为我们提供了平面布局思路。于是,所有家具都被控制在墙裙的1.1m高度以下,既不遮挡自然采光,也方便成人随时观察儿童情况;通过家具布置和结构梁的对位关系,以及家具、墙裙与地面材质的统一,创造出6个相互连通的围合「谷地」,在形成丰富的动线关系及空间层次之余,也定义出大量尺度宜人的角落,能同时满足儿童需要的探索欲和安全感。
场地原有结构及墙裙©近邻社会工作服务中心

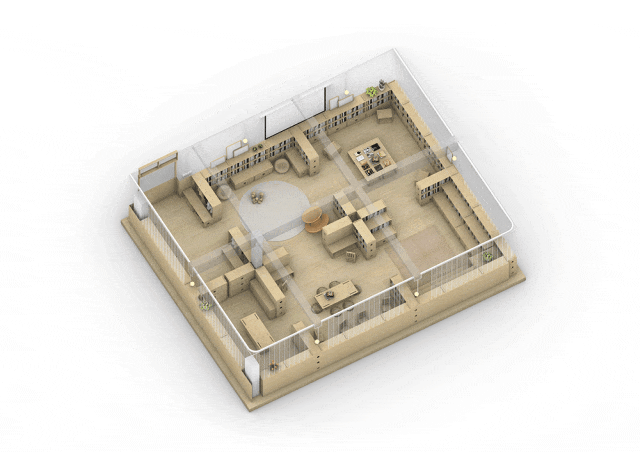

积书谷轴测示意图©不也设计工作室
空间层次激发探索欲©刘松恺
围合角落提供安全感©刘松恺
儿童视角下的层进围合空间©刘松恺
成人视角可同时观察多个谷地©不也设计工作室
6个「谷地」在提供书籍借阅之外,分别承担了游戏(戏谷)、展览(展谷)、亲子阅读(梯谷)、学习(思谷)、更衣(衣谷)和备课储物(仓谷)功能,其中4个面积最大的「谷地」可被快速合并为一块能举办大型活动的开阔场地。
戏谷©刘松恺
展谷©刘松恺
梯谷©刘松恺
思谷©刘松恺
衣谷©刘松恺
衣谷中的衣柜(特殊模块)和鞋凳(基本模块)©刘松恺
仓谷©刘松恺
为满足多功能空间的用光要求,我们对原场地的自然采光和人工照明方式也进行了改造:对于前者,我们在保留原有遮光帘的基础上,沿窗墙增设了与墙等长的白纱帘,既可柔化福建夏季过盛的日光、为空间带来温和气质,也在视觉上整合了「谷地」上方被窗口打断的墙面;对于后者,我们将轨道射灯、球形壁灯与特别设计的可调高度的漫射灯槽结合,通过分路控制来适应阅读、观影、演出等功能的需要。
积书谷平面图©不也设计工作室
积书谷可灵活适应各种功能©不也设计工作室
将四个谷地合并为一处开敞空间©刘松恺
白纱帘柔化福建夏季过盛的日光©刘松恺
漫射灯槽、轨道射灯和壁灯可适应不同活动需要©刘松恺
04.
公益实现:
成本优化与志愿者活动
根据基金会要求,我们在本次项目中的角色不仅是建筑师,亦要负责全部材料及软装的采买运输、施工管理及全程参与组织志愿者搭建活动。考虑到不足100元/平方米的预算,我们在竞赛阶段已设定了一系列低技策略,如用明线套管连接灯具、在原有地砖及墙裙上直接敷设新面层等,并对模块家具进行多轮打样调整,通过减少数量、缩窄进深、改背板为横梁等方式,大幅减少了板材用量,又把模块的拼合节点从榫卯改为暗销、以PVC贴膜取代实木贴皮墙裙,最终在保证安全与审美的前提下满足了预算要求。
2021年盛夏,在持续1周的基础施工结束后,我们与基金会及「近邻」共同组织了为期3天的志愿者搭建活动。除根据志愿者能力分配任务、安排日程外,我们还需要做大量平时无需涉及的工作,例如为模块组装特别绘制全部家具的安装说明书,详细到每一步骤中板材的摆放方向;又如要提前与工厂商定所有板材发货时的分包堆叠逻辑,以便志愿者在现场狭小的堆料区内能按照组装顺序迅速找到所需材料。建筑师亲身参与志愿者活动,除了能够及时应对各种临时状况,更能明确了解到志愿者与专业工人在搭建操作中的差异,为「营造书香计划」后续项目的设计提供了宝贵经验。
志愿者搭建活动©近邻社会工作服务中心©西部阳光农村发展基金会
供志愿者使用的模块安装说明书©不也设计工作室
05.
积书成谷:
众擎易举
「积书谷」英文名称中的「BLOOCK」是我们结合「BOOK(书)」和「BLOCK(积木)」创造的新字,这两种日常事物在碰撞中产生出新的意义,正如基金会、NGO、建筑师、厂家、施工人员和志愿者们的合力促成了「积书谷」的诞生一样。小小的书本可以为孩子们筑起守护心灵的浅谷,更多普通人的添砖加瓦也能推动公益事业的整体发展。
项目落成后,除了作为图书馆,还举办了冬令营、戏剧节、音乐会等各种活动,成为蚶江镇的重要儿童活动基地之一。我们希望,「积书谷」作为一个专为儿童设计的、低成本、短周期、可复制的阅读空间体系,能够在日后的不断迭代中拥有丰沛生命力,为国内乡村儿童阅读空间的创设和改造提供一种可行思路。
谷壁上惬意的阅读时光©不也设计工作
积书谷举办各类社区活动©近邻社会工作服务中心©西部阳光基金会
傍晚的积书谷外景©刘松恺
希望积书谷能够在日后的不断迭代中拥有丰沛生命力©不也设计工作室
项目名称:积书谷公益儿童图书馆
设计单位:不也设计工作室
设计时间:2021.2-2021.8
类型:室内
项目位置:中国 福建石狮市
主持建筑师:姜伯源 王静雯
设计团队:刘星雨 陆怡鸣 杨硕
摄影:刘松恺
